贴片钽电容简述

贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机 。钽电容是一种用金属钽（Ta）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。 其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。

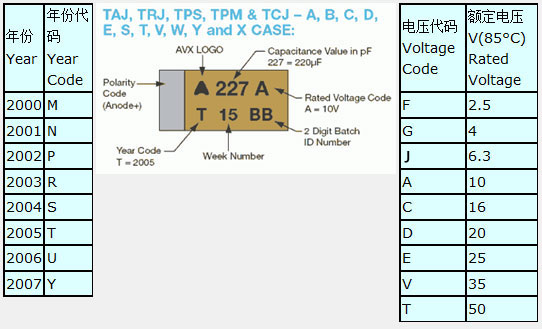

Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。

固体钽电容特性

优点：

(1)体积小

由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。

(2)使用温度范围宽，耐高温

由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。

(3)寿命长、绝缘电阻高、漏电流小 钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能

(4)容量误差小

(5)等效串联电阻小(ESR),高频性能好

缺点：

(1)耐电压不够高

(2)电流小

(3)价格高

贴片钽电容封装、尺寸 封装尺寸：毫米（英寸）

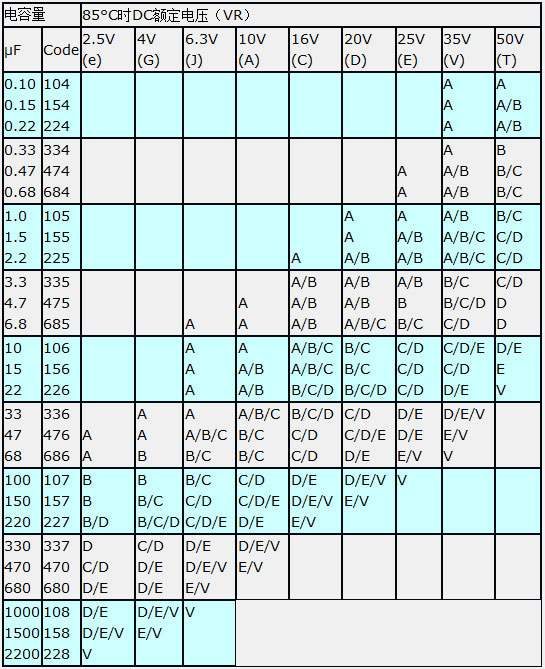

AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
